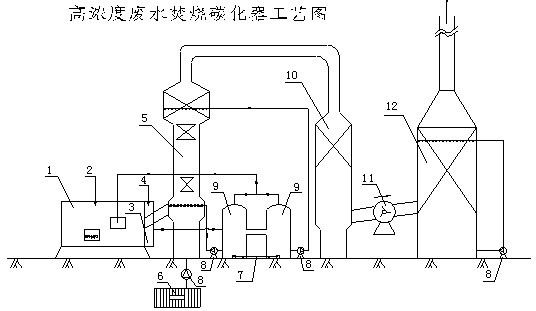

1、燃烧炉 2、工业废气 3、预热器 4、高浓度污水 5、碳化器 6、板框压滤机 7、压缩空气 8、污水泵 9、气提罐 10、冷凝罐 11、引风机 12、尾气净化塔
     高浓度废水焚烧碳化器，该设备创新地运用了浸没蒸发及喷雾焚烧控制技术，采用水膜保护及污水分散一体化结构和超陶工共聚分子合金防腐涂层，解决了传统设备难耐酸、耐碱和耐高温的难题。
     高浓度废水如染料、化工、制药、农药、中间体母液等，传统方法难以处理，且运行费用高。该装置对一些含苯、酚、甲醛及较臭污水有独特的处理效果，解决了高COD的处理难题，且没有二次污染。
     高浓度废水焚烧碳化器首先对污水进行预热、气提、吹脱分离的废气连接燃烧炉腔内，在超过1000℃的高温下彻底燃烧；燃烧过程释放的热量来加热空气并进入蒸发器中；含有机物的污水充分雾化后在蒸发器内充分燃烧，运行中产生的废气通过脱气系统达到净化。
    该装置可分别以煤、油和燃气为燃料，同时兼备工业废气作为燃料。
